「また消えた……。」
夜の展示中、ふいに暗闇に沈む移動式カートを見て、思わず立ち尽くしたことはありませんか。
ビニールテープでぐるぐる巻きにしても治らない、あのイライラするUSBケーブルの接触不良。
同じように
「USBケーブルが断線してLEDがつかない」
「もう寿命かな…」
と悩んでいる方に向けて、50代DIY初心者の私が実際にやって復活させた修理記録をまとめました。
LEDが消えた夜、「またか…」と立ち尽くした

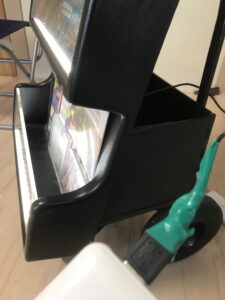

夜の展示中、移動式カートのLEDが突然消えた瞬間、嫌な予感が現実になりました。
電源を入れ直すと一瞬点くものの、少し揺らすとまた消える。
典型的なUSBケーブルの接触不良です。
結論：USB断線は直せる。買い替えはまだ早い
最初に結論を言うと、このUSB断線は買い替えずに自分で直せました。
必要だったのは、少しの道具と正しい手順、そして「あるアイテム」だけです。
先に結論だけ伝えたい｜今回の修理で得た3つの本音
細かい手順に入る前に、今回の修理で「これは本当に大事だ」と痛感したことを共有します。
テープ補修はその場しのぎ。USB断線はハンダでしか終わらない
ビニールテープで巻いた時点では直った気がしますが、あれは完全に錯覚でした。
一時しのぎにしかならず、むしろ接触不良を悪化させます。
根本的に直すならハンダ付け一択です。
50代DIYの敵は老眼だった。拡大鏡で世界が変わる
今回いちばんの敵は技術不足ではなく、「見えない」ことでした。
ヘッドルーペ（拡大鏡）を装着しただけで、作業の難易度が一気に下がります。
熱収縮チューブは先に通せ。忘れた瞬間、詰む
これは声を大にして言いたいのですが、順番を間違えると一気に青ざめます！
ハンダ付けの後に「チューブ通してない…」と気づいた時の絶望感は相当なものです。
なぜUSBケーブルは「根元」から壊れるのか
断線していたのは、やはりUSB端子の根元でした。
移動式カートは振動・引っ張り・屈曲が常に加わるため、最も負荷がかかる部分から壊れます。
今回選んだ作戦｜5cm残して切り、新しい端子へ移植
完全に新しいケーブルに交換するのではなく、既存の線を5cmほど残して切断し、新しいUSB端子へ移植する方法を選びました。
強度と現実性のバランスを取った作戦です。
実録：USB断線を直した全手順（写真つき）
ここからは、実際に私が行った作業を順を追って紹介します。
見えなければ始まらない。まずは拡大鏡を装着
作業を始める前に、まずやったのはハンダゴテを持つことではなく視界の確保でした。
拡大鏡を装着するだけで、細い導線がはっきり見えます。
この工程が9割を決める｜熱収縮チューブの「先入れ」
ここが最大のポイントです。
-
全体を覆う 大きめの熱収縮チューブ を先に通す
-
赤線・黒線それぞれに 小さな熱収縮チューブ を通す
この順番を守るだけで、成功率は激変します。

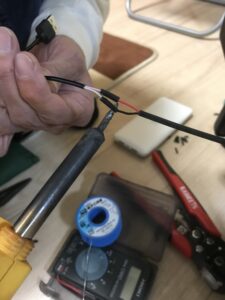

色を信じて繋ぐだけ。赤と黒をハンダで固定
被膜を剥いて色を確認すると、幸い今回は赤と黒が一致していました。
色同士を合わせてハンダで固定し、ショートしていないか拡大鏡で確認します。

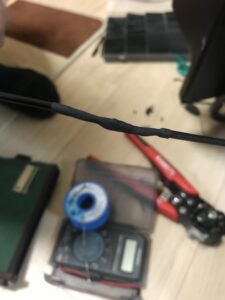

二重保護で完成。引っ張っても切れないケーブルへ
まず小さいチューブを接続部にスライドさせて熱収縮。
ライターがなかったので、ハンダゴテの軸を近づけてじわっと熱を当てました。
最後に、大きめのチューブを全体に被せて再び熱収縮。
これで二重保護の強靭なケーブルに仕上がります。
点いた…！LEDが復活した瞬間の安心感
モバイルバッテリーにつないだ瞬間、LEDが力強く点灯しました。
少し揺らしても、もう消えることはありません。
正直レビュー｜見た目は微妙、でも実用性は十分
修理部分は少し太くなり、新しい線が細かったため触ると少しフニャっとします。
ただし、実用性はまったく問題なし。夜の展示も安心して使えています。
まとめ：断線一本で「寿命」と決めつけなくていい
今回の修理で、「壊れた＝終わり」ではないと改めて感じました。
50代でも、拡大鏡と少しの経験値があれば、まだまだ自分の道具は直せます。
次はここまでやりたい｜カート内部からの本気修理
今回は外側からの修理でしたが、次はカート内部から直接配線を付け替え、見た目にもこだわった修理に挑戦してみたいと思います。
最後に
この記事は
**「USB断線 修理」
「LED つかない」
で検索してたどり着いた方のために書きました。
もし同じ状況なら、まずは
-
拡大鏡
-
熱収縮チューブ
この2つだけ用意して、ハンダゴテを握ってみてください。
意外と、あっさり直るかもしれません。
